一、高低壓配電柜簡介

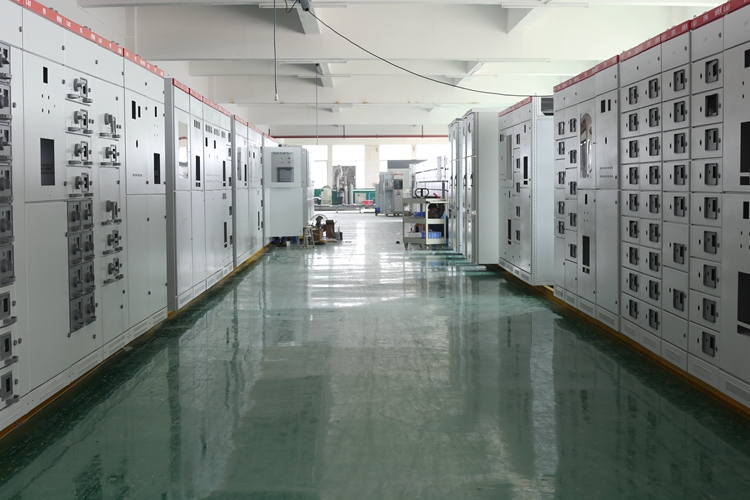

高低壓配電柜顧名思義就是指電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般配電房都是從外線接10kv電源接入高壓開關柜，然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜再到各個用電的配電箱，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。因此高低壓配電柜也稱之為高低壓成套設備，配電房所有配電柜組合成一整套配電系統。

二、高低壓配電柜安全技術要求

1、高低壓配電柜柜體一般選用鋼板，亦可選用絕緣板，但不宜選用木質材料。

2、電箱、開關箱應安裝端正、牢固、不得倒置、歪斜； 固定式配電箱、開關箱的下底與地面垂直具體應大于1.3m、小于或者等于1.5m；移動式分配電箱、開關箱的下底與地面垂直的距離應大于等于0.6m、小于等于1.5m 。

3、進入高壓配電柜的電源線，嚴禁用插銷連接。

4、電箱之間的距離不宜太遠； 分配電箱與開關箱的距離不超過30m。開關箱與固定式用電設備的水平距離不宜超過3m。

5、每臺用電設備應有各自的專用的開關箱； 施工現場每臺用電設備應有各自專用的開關箱，且必須滿足“一機一閘一漏”要求，嚴禁用同一個開關電器直接控制兩臺及兩臺以上用電設備（包含插座）。開關箱中必須設漏電保護器，其額定漏電動作電流應不大于30ma，漏電動作時間應不大于0.1s。

6、為了確保安全，所有配電箱門應配鎖； 不得在配電箱和開關箱內掛接或插接其他臨時用電設備，開關箱內嚴禁放置雜物。

7、配電箱（柜）的外涂層顏色應根據甲方的要求進行靜電噴塑； 涂層應附著牢固，顏色均勻，無皺紋、剝落、斑點、漏噴等不良現象，在距離1米處觀察無明顯色差和反光，表面平整、干凈，無凹坑、劃痕等損傷現象。箱（柜）中使用的其他鍍鋅層的零部件，也應保證無剝落、斑點、鍍漏、生銹等不良現象，外表的質量都要達到上同等要求。箱（柜）內不得有雜物灰塵等。

8、配電柜的機械要求。

① 配電柜柜體厚度不小于2.0mm厚度的冷軋鋼板制成，鋼板箱門、鋼板盤面厚度不小于2.0mm。背板的厚度不小于3.0mm。

② 導軌必須結實，配電柜的結構應完整堅固。

③ 配電柜內部電氣元件的接法與裝配位置合理、進出線預留空洞數量、大小、形狀及箱（柜）的安裝方式等必須符合國家標準、圖集、設計圖紙具體參數的要求。預留的進出線開孔或敲落孔應有相應的密封件，在進出線裝配完畢后能保證達到三級密封要求。

④ 配電柜的焊接、螺栓連接均應牢固，焊縫應均勻、光潔、無焊皮、焊穿、氣孔等不良現象；螺栓的連接應有平、彈簧墊圈、外露絲扣2—5扣。

⑤ 配電柜內部零件、開孔邊緣應平整光滑、無毛刺及裂口等。配電柜的活動部件啟畢靈活，在開閉過程中不得損壞涂層或鍍層，開啟角度不小于90度，門鎖采用暗鎖，門鎖應牢固可靠，在鎖上后不應有明顯的晃動，門鉸鏈采用金屬鍍鉻，當門長大于1.2米時裝設三個鉸鏈，小于1.2米時可采用兩個，鉸鏈應有足夠的承重能力，在四倍承重時（不小于10kg）保證不會產生永久性的變形。

⑥ 配電柜的門與門，門與殼體之間的縫隙必須一致，縫隙小于1mm，縫長大于1米時，均勻差不大于1.5mm。

⑦ 每臺配電柜的銘牌必須采用金屬制銘牌，銘牌中至少有產品名稱、型號、廠家名稱、主要技術參數，出廠編號、生產日期等六項。銘牌應固定在前面板顯見處，具體位置應美觀合理，固定要求牢固。

⑧ 配電柜必須附有主電路圖、系統圖、原理圖、二次控制圖，電路圖中各參數要求與實物一致，并要過塑處理，用2mm厚阻燃性透明板嵌與箱、柜門后。

三、高低壓配電柜廠家

廣東紫光電氣有限公司位于東莞市茶山鎮，是一家生產高低壓配電柜、變壓器、箱式變電站的生產廠家，成立至今已有18年制造經驗，產品質量可靠，售后服務完善。公司同時具備三級電力工程總承包資質、五級《承裝（修、試）電力設施許可證》、《安全生產許可證》，是電力工程安裝與高低壓配電柜一站式供應商。
