品牌紫光電氣
名稱高壓中置柜
型號KYN28-12
適用范圍鎧裝移開式高壓中置柜經CNC機床加工,采用多重折邊,柜體防護等級為IP4X,斷路器開關采用可移開式開關方便維護,具有完善的五防聯鎖功能,使用安全。 產品賣點: 外形美觀、高精度、高強度、耐腐蝕、檢修維護方便
產品簡介:

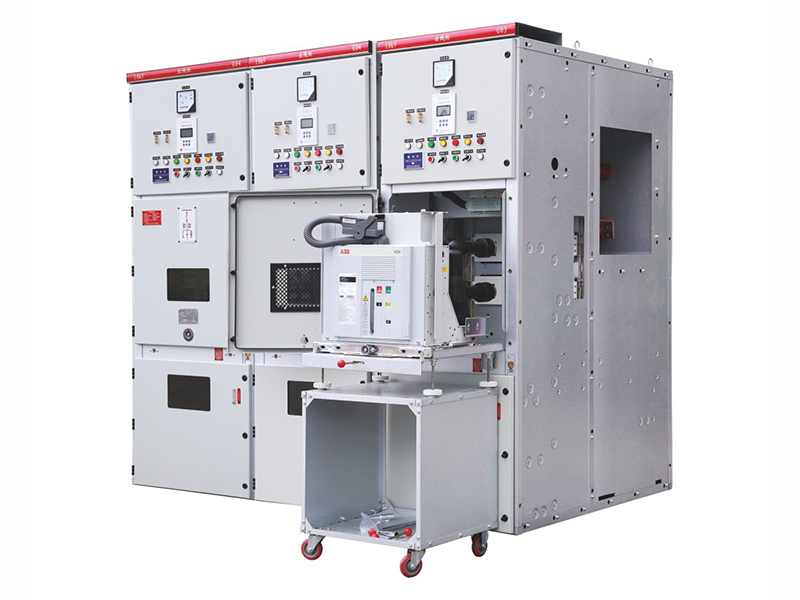

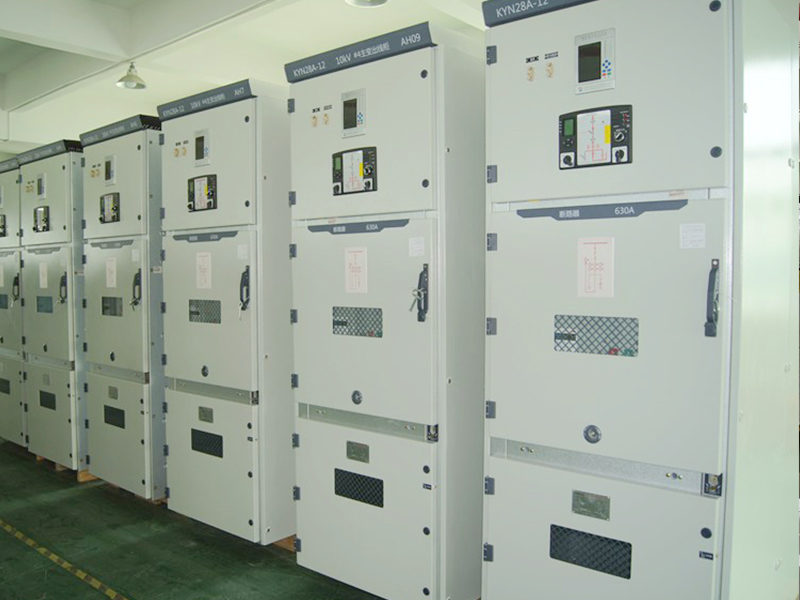

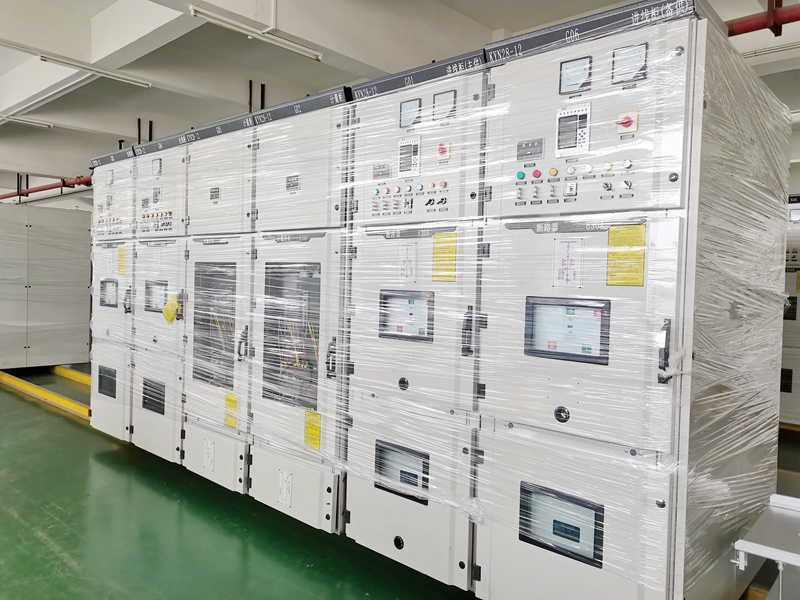

KYN28-12系列鎧裝移開式交流金屬封閉高壓開關柜即中置柜,又稱鎧裝式開關柜、手車式開關柜、28柜等,其分三層結構,上層為母線和儀表室(相互隔離),中間層為斷路器室,下層為電纜室。適用于三相交流50Hz、3.6~12kV單母線分段系統的成套配電裝置,作為接受和分配網絡電能、并對電路實行控制、保護及監測,因?yàn)?/span>中置柜負載功率較大,廣泛應于電力、冶金、石化、城建等行業中。
紫光電氣中置柜具有完善的“五防”功能??膳渲肰D4、3AH、EV12、VB2、VS1(ZN63A)、VDS(ZN63C)、ZN18(VK)等斷路器,滿足IEC298、GB3906、GB1984等標準的有關要求。
產品性能參數:
項目名稱 | 單位 | 參數 |
額定電壓 | kV | 12 |
額定頻率 | Hz | 50 |
額定電流 | A | 630、1250、1600、2000、2500、3150、4000 |
4S熱穩定電流(有效值) | kA | 16、20、25、31.5、40 |
額定動穩定電流(峰值) | kA | 40、50、63、80、100 |
1min額定工頻耐受電壓 | kV | 極間42 |
kV | 斷口48 | |
雷電沖擊耐受電壓 | kV | 極間75 |
kV | 斷口85 | |
防護等級 | IP4X |
