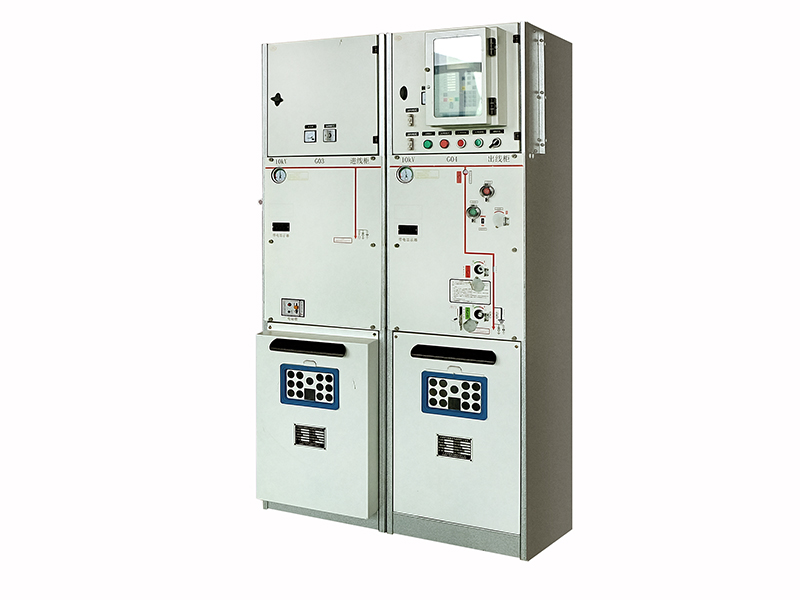

全絕緣全封閉充氣式金屬開關柜

產品參數

品牌紫光電氣

名稱充氣柜

型號XGN-12/24

適用范圍所有高壓帶電部分位于不銹鋼箱體內，箱殼為不銹鋼密封焊接，充入工作壓力1.4Bbar的SF6氣體，防護等級為IP67.可安裝于潮濕、多沙多塵、鹽污、礦山、箱式變電站和任何由于空氣污染易引發(fā)表面污染的場所而不必要采取特別的預防措施。無需母線清掃和防小動物。即使是熔斷器室也具有IP67的防護等級。

產品詳情

正常使用條件

海拔高度：≤1000m

環(huán)境溫度：+45℃~-35℃，最大溫差≤25℃

日相對濕度平均值不超過95%

月相對濕度平均值不超過90%

抗震能力：地震烈度不超過8級

無劇烈震動和c沖擊以及有火災、化學腐蝕、爆炸危險的場所

注：超出sha上述正常使用環(huán)境條件，訂貨時需要特殊書面說明。

項目	單位	C模塊	F開關	V模塊		CB模塊
項目	單位	負荷開關	組合電器	真空開關	隔離/接地開關	真空斷路器	隔離/接地開關
額定電壓	KV	12/24	12/24	12/24	12/24	12/24	12/24
工頻耐受電壓	KV	42/50	42/50	42/50	42/50	42/50	42/50
雷電沖擊耐受電壓	KV	95/125	95/125	95/125	95/125	95/125	95/125
額定電流	A	630/630	注1)	630/630		1250/630
分段能力
閉環(huán)開斷電流	A	630/630
電纜充電開斷電流	A	135/135
接地故障開斷電流	A	200/150
5%額定有功負載開斷電流	A	31.5-
接地故障時電纜充電的開斷電流	A	115/87
短路開斷電流	KA		注2）	20/16		25/20
關合能力	KA	63/52.5	注2）	50/40	50/40	63/50	63/50
短時耐受電流2秒	KA	25/-
短時耐受電流3秒	KA	-/21		20/16	20/16	25/20	25/20
機械壽命	次	5000	3000	5000	2000	5000	5000
