品牌紫光電氣

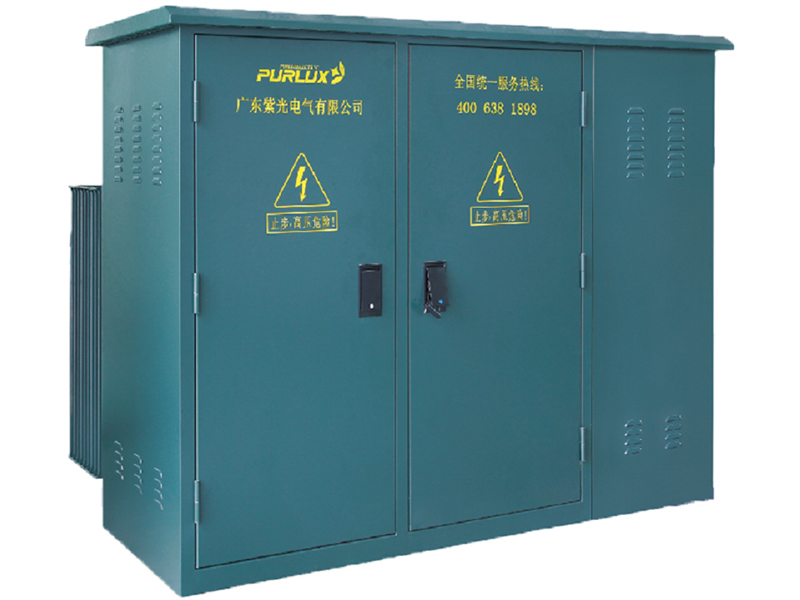

名稱美式箱變
型號ZGS11-12/0.4
適用范圍ZGS11-12/0.4系列預裝式美式變電站可用于室內,又可用于室外,廣泛用于工業園區,居民小區,商業中心及高層建筑等各種場所。
正常使用條件
1、海拔高度≤1000m
2、風壓:不大于70Pa(相當于35m/s)
3、濕度:日平均值不大于95%;月平均值不大于90%
4:環境溫度:最高氣溫+40℃;最低氣溫-25℃
5:防震水平:水平加速度0.4m/s2,垂直加速度0.15m/s2
6:地震烈度:8級
7:安裝地點傾斜度:不大于3度
8:周圍空氣不受腐蝕性、可燃性氣體及水蒸氣等明顯污染,安裝地點無劇烈震動。
技術參數
序號 | 項目 | 單位 | 參數 |
1 | 額定電壓 | KV | 10/0.4(高壓/低壓) |
2 | 最高工作電壓 | KV | 12(高壓側) |
3 | 額定頻率 | HZ | 50 |
4 | 額定容量 | KVA | 100-600 |
5 | 1分鐘工頻耐壓 | KV | 35 |
6 | 雷電沖擊耐壓 | KV | 75 |
7 | 冷卻方式 | 油浸自冷 | |
8 | 高壓后備熔斷器開關電流 | KA | 50 |
9 | 插入式熔斷器開斷電流 | KA | 2.5 |
10 | 環境溫度 | ℃ | ,-35-40 |
11 | 線圈允許溫度 | K | 65 |
12 | 無載調壓 | ±5%±2*2,5% | |
13 | 噪聲等級 | db | 50 |
14 | 防護等級 | IP43 |
