一、介紹接觸器的應用場景

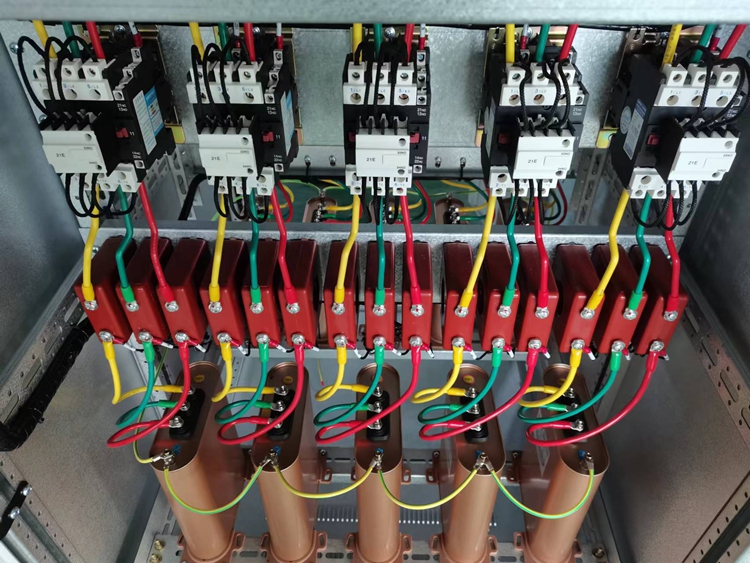

低壓交流接觸器是一種常用的控制電器,廣泛應用于電力系統中,用于控制電動機、照明、電熱等設備的啟動和停止。在工業自動化領域,接觸器還常用于實現順序控制、時間控制等功能。紫光電氣作為電力工程安裝與電力設備一站式供應商,我們在設計配電方案時,也經常采用接觸器控制低壓電容器。
二、交流接觸器的基本結構
接觸器一般都是由接觸器電磁機構,觸點系統,滅弧裝置,彈簧機構,支架和底座等等元件構成,對電力作業人員而言,我們最主要使用的就是:交流接觸器的線圈+接觸器的觸點系統。
交流接觸器的觸點可以分為主觸點和輔助觸點,主觸點為常開點應用在主回路中,輔助觸點配合著接觸器線圈應用在控制回路中,間接通過控制接觸器的線圈來控制電路的運行。
三、交流接觸器主觸點和副觸點的區別
1、電流大小:主觸點的電流較大,通常用于接通主電路。副觸點的電流較小,用于控制電路。
2、作用不同:主觸點的作用是接通和斷開主電路,傳遞較大的電流。副觸點的作用是控制電路的通斷,實現電路的邏輯控制。
3、操作方式不同:主觸點的操作通常由電磁機構驅動,通過觸點的閉合和斷開實現電路的通斷。副觸點的操作可以通過手動或繼電器等控制方式實現。
4、安全保護:在安裝過程中,應采取安全保護措施,避免觸電事故的發生。
四、交流接觸器安裝注意事項
1、分清接觸器的電源電壓,正確接電源。最常用的接觸器電源為:AC220V,DC220V,AC380V等等電壓等級。接線過程要看清楚,否則容易燒壞接觸器。
2、接觸器壓接導線時要壓緊,接觸牢靠,不要壓到線皮或者似接非接,這是工作中經常性出現的故障點。
3、交流接觸器使用過程中一定要分清楚自鎖點,互鎖點和信號傳遞的點,不要混用或者接反!
