品牌紫光電氣

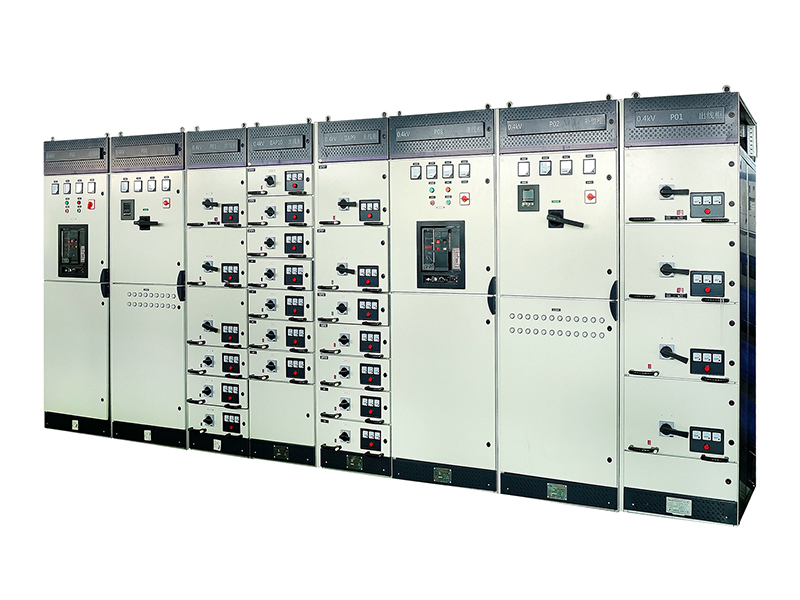

名稱低壓抽出式開關柜
型號GCK
適用范圍GCK(L)系統低壓抽出式開關柜,適用于所有發電、配電和電力使用的場合,如:電力系統、石油化工、工礦企業、民用建筑等等。 GCK(L)系統采用的框架結構組裝靈活,柜內可裝不同的標準元器件,以適應各種使用要求。抽出式單元采用鋁合金滑動導軌和螺旋式推進 機構,工作位置明顯,操作輕便、可靠。
正常使用條件
1、周圍空氣溫度不超過+40℃,不低于-5℃,并且24小時內平均溫度不超過+35℃。
2、天氣條件,空氣清潔,相對濕度在最高溫度為+40℃時不超過50%。在較低溫度時允許有較大的相對濕度。
3、海拔高度≤2000m
4、本產品適宜在以下溫度范圍內運輸和儲存:-25℃到+55℃,在短時間內(不超過24小時)可達到+70℃
在這些極限溫度下裝置不應遭到任何不可恢復的損傷,而且在正常條件下應能正常工作
5、如上述使用條件不能滿足時,應由用戶在訂貨時向制造廠方提出,協商解決。
技術參數
項目 | 技術參數 | |
額定電壓 | 額定絕緣電壓Ui | 690V AC |
額定工作電壓UE | 380V AC | |
額定脈沖耐受電壓Uimp | 12KV | |
過電壓類別 | Ⅲ | |
污染登記 | 3 | |
額定頻率 | 50/60HZ | |
額定電流 | 主母線額定電流le | 至6300A |
額定峰值耐受電流lpk | 至220KA | |
額定短時耐受電流lcw | 至100KA | |
配電母線額定電流le | 至1600A | |
額定峰值耐受電流lpk | 至176KA | |
額定短時耐受電流lcw | 至86KA |
